Изделие N161
ЗУ-23-2 – «Армия ГДР»

Малокалиберная зенитная артиллерия (МЗА) обрела свою особую роль в боях Второй мировой войны. Именно в это время зенитные автоматы, помимо своей основной задачи - борьбы с низколетящими самолетами, стали активно применяться и в наземных боях. Орудия МЗА исполняли роль тяжелого крупнокалиберного пулемета против вражеской пехоты и полевых укреплений, а против легких танков, БТР, самоходных орудий, тягачей и автотранспорта - роль артиллерии непосредственной поддержки. Именно зенитные автоматические орудия оказались тем универсальным огневым средством, поиски которого активно велись до Второй мировой.

После окончания Великой Отечественной войны вся система легкого зенитного вооружения Советской Армии подверглась пересмотру. От 25-мм пушек по причине излишнего веса конструкции при малой мощности снаряда в ГАУ решили отказаться, оставив этот калибр только для флота. Калибр 37-мм также стал считаться слабым, и производство 37-мм пушек постепенно прекратили, перейдя к 57-мм калибру. Однако уже в начале 50-х годов бурно развивающимся воздушно-десантным войскам потребовалось лёгкое универсальное автоматическое орудие малого калибра по типу авиапушки. За основу такой установки решили взять хорошо зарекомендовавшую себя на Ил-2 пушку ВЯ (Волкова-Ярцева).

В феврале 1955 г. ЦКБ-14 (впоследствии КБП) под руководством Е. К.Рачинского и Р. Я. Пурцена представило проекты 23-мм зенитного автомата 2А14 в одиночной и спаренной конфигурациях. Спаренная 23-мм установка была спроектирована и испытана в трех вариантах: ЗУ-40, ЗУ-575 и ЗУ-14. Все варианты имели ручные приводы наведения и зенитный прицел ЗАП-23. Комиссия выбрала самую лёгкую из них ЗУ-14, и весной 1959 установочная серия ЗУ-14 прошла войсковые испытания в Белорусском и Туркестанском военных округах. Установка была принята на вооружение 22 марта 1960 г. постановлением Совета Министров СССР № 313-125 под наименованием ЗУ-23. Серийное производство автоматов индекса 2А14 для ЗУ велось на заводе № 535. Около 10 лет велась их дальнейшая доводка, устранение недостатков и упрочнение деталей по опыту эксплуатации.

Автоматика пушки 2А14 работает за счет энергии пороховых газов, отводимых через боковое окно в стволе. Запирание канала ствола затвором клинового типа осуществляется подъемом затвора в пазах ствольной коробки. При замене перегретых стволов во время интенсивной стрельбы конструкция позволяет расчету заменить ствол всего за 15-20 с. В ЗУ-23-2 применены очень удачные и компактные ручные приводы вертикальной и горизонтальной наводки с уравновешивающим механизмом пружинного типа. Блестяще спроектированные агрегаты позволяют перебросить стволы на противоположную сторону всего за три секунды.

Одним из главных преимуществ установки является то, что она не требует предварительной подготовки огневой позиции и закрепляется в трех точках на любой относительно ровной площадке. При переводе установки из походного положения в боевое ее колеса поворачиваются вверх и в стороны, а сама установка ложится тарелками домкратов платформы на грунт. Натренированный расчет способен перевести ЗУ-23-2 из походного положения в боевое всего за 15 – 20 с, а обратно – за 35 – 40 с. Тем не менее при необходимости ЗУ-23-2 может вести огонь с колес и даже на ходу -прямо при транспортировке ЗУ-23-2 за автомобилем, что исключительно важно для скоротечного боевого столкновения.

Питание автоматов ленточное. Ленты металлические, каждая из них снаряжена 50 патронами и уложена в быстро сменяемую патронную коробку. Масса каждой патронной коробки со снаряженной лентой составляет 35,5 кг. Платформа установки представляет собой штампосварную раму с кольцом, которое имеет сухарные выступы для крепления верхнего станка, а также три винтовых домкрата с опорными тарелками, служащих для горизонтирования ЗУ в боевом положении. Спереди платформа оканчивается буксировочной стрелой со шкворневым кольцом. В походном положении установка опирается на два съемных колеса от ГАЗ-69, имеющих торсионную подвеску.

ЗУ-23-2 в настоящее время является бессменным участником всех локальных конфликтов на планете. С технической точки зрения это неудивительно, - артсистема, способная выстреливать 1700 двухсотграммовых снарядов в минуту - может контролировать все до горизонта, пока не появится настоящий танк или БМП последнего поколения. Пулеметы, даже крупнокалиберные, и даже КПВТ - все-таки классом ниже. Причем, пехоту в поле она давит даже лучше, но стоит при этом вместе с любым шасси на два порядка дешевле.

В ходе современной модернизации устанавливаются электромеханические приводы горизонтального и вертикального наведения, пульт наведения, бинокулярный коллиматорный прицел со встроенным миниатюрным смотровым устройством и светящимися сетками для работы по воздушным и наземным целям, оптико-электронная система, содержащая лазерный дальномер, телевизионный канал, оптико-механический узел (может дооснащаться для работы ночью теплопеленгационным каналом или низкоуровневой ТВ-системой), прибор автоматического захвата и сопровождения (автомат сопровождения цели).

Из состава ЗУ-23М исключаются прицельная система ЗАП-23 и рабочее место оператора, а вместо них на вращающейся платформе установки смонтированы оптико-электронный модуль и контейнер с электронной аппаратурой управления. В результате этих мер вероятность поражения воздушной цели возрастает в 3 раза.

Версия ЗУ-23 с водяным охлаждением стволов используется в ЗСУ польской разработки SOPEL.

12 ноября 1955 года правительство ФРГ объявило о создании бундесвера. Так началась история западногерманской армии и история практически нескрываемого противостояния «двух Германий» в сфере обороны и вооружений. После решения о создании бундесвера, Советскому Союзу не оставалось иного выхода, как «дать добро» на формирование собственной армии Германской Демократической Республики. История Национальной народной армии ГДР стала уникальным примером крепкого боевого содружества советской и германской армий, которые в прошлом больше воевали друг с другом, чем сотрудничали. Не стоит забывать и о том, что высокая боеспособность ННА объяснялась вхождением в состав ГДР Пруссии и Саксонии — земель, откуда издавна происходила основная часть германского офицерства.

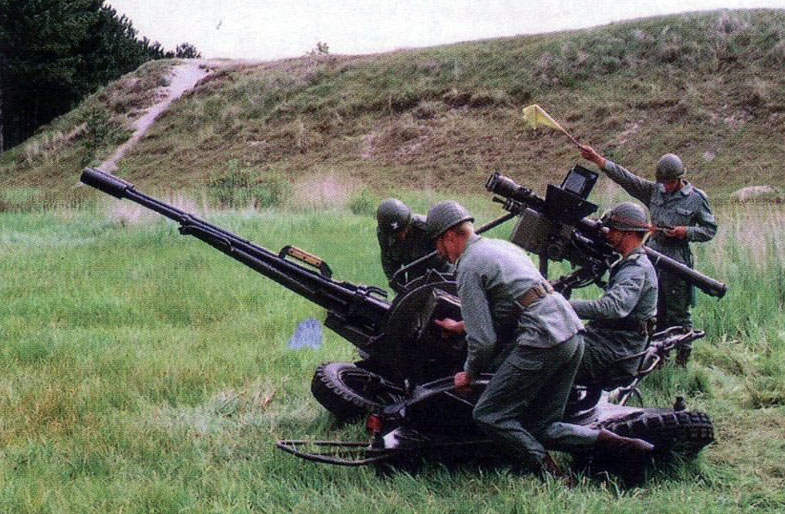

Национальная народная армия ГДР вошла в историю как одна из наиболее боеспособных армий послевоенной Европы. Среди социалистических стран она была второй после Советской Армии по уровню подготовки и считалась наиболее надежной в ряду армий стран Варшавского договора. До 1962 г. Национальная народная армия ГДР комплектовалась посредством найма добровольцев, контракт заключался на срок от трех лет. Таким образом, на протяжении шести лет ННА оставалась единственной профессиональной армией среди армий социалистических стран. К 1990 году на вооружении СВ ВС ГДР (нем. Landstreitkräfteder Nationalen Volksarmee) находилось 295 единиц 23-мм зенитных установок ЗУ-23-2.

Концепция проекта КБ Смирнова «Армия ГДР» была основана на воспоминаниях офицера Советской Армии, который служил в западной группе советских войск в Германии и наблюдал использование вездехода ГАЗ-М72, буксировавшего ЗУ-23-2 наравне с рядовыми ГАЗ-69. Эти факты и легли в основу необычной экспозиции, которая дает возможность взглянуть на историю взаимоотношений послевоенной Германии и СССР.

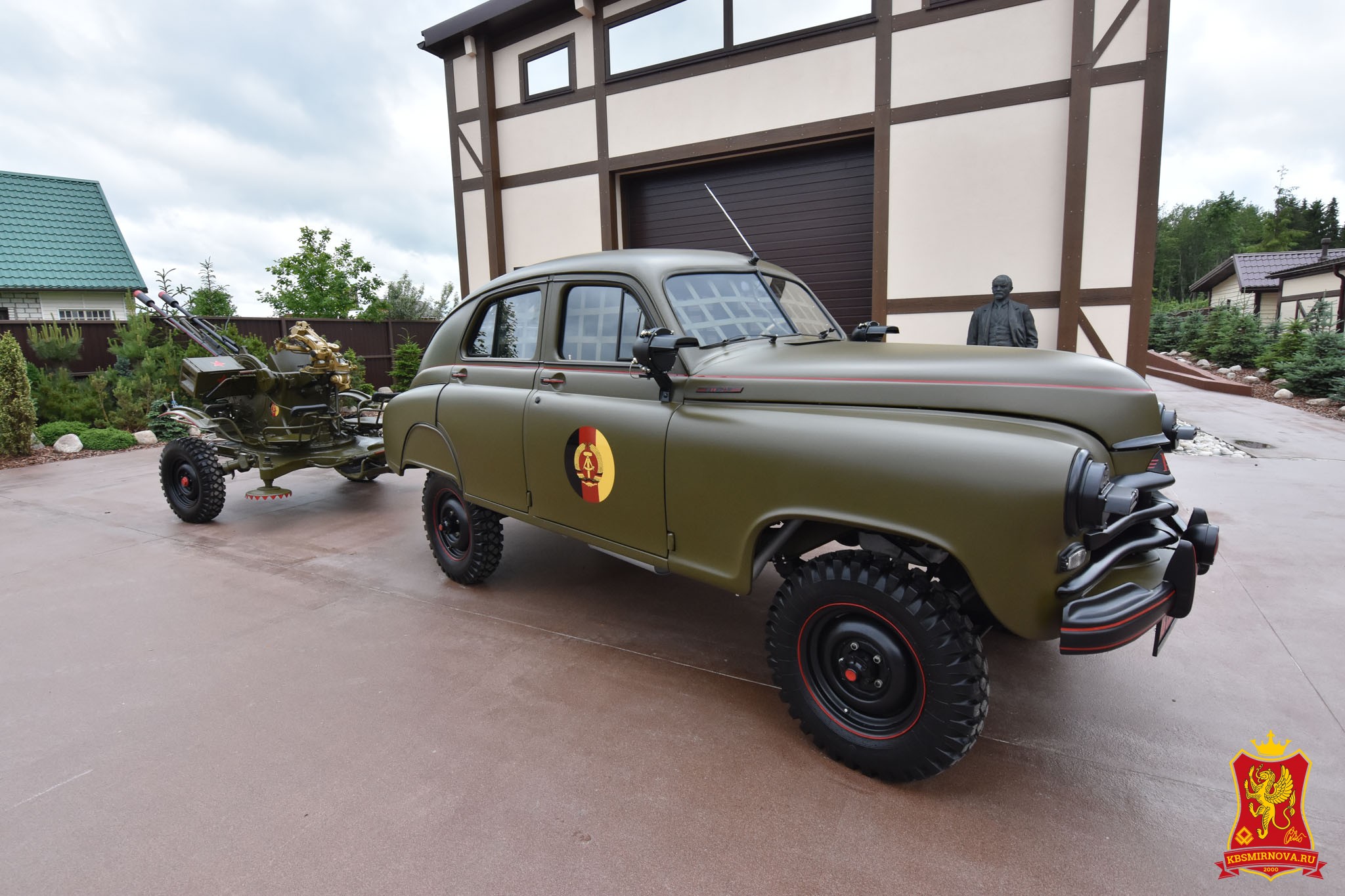

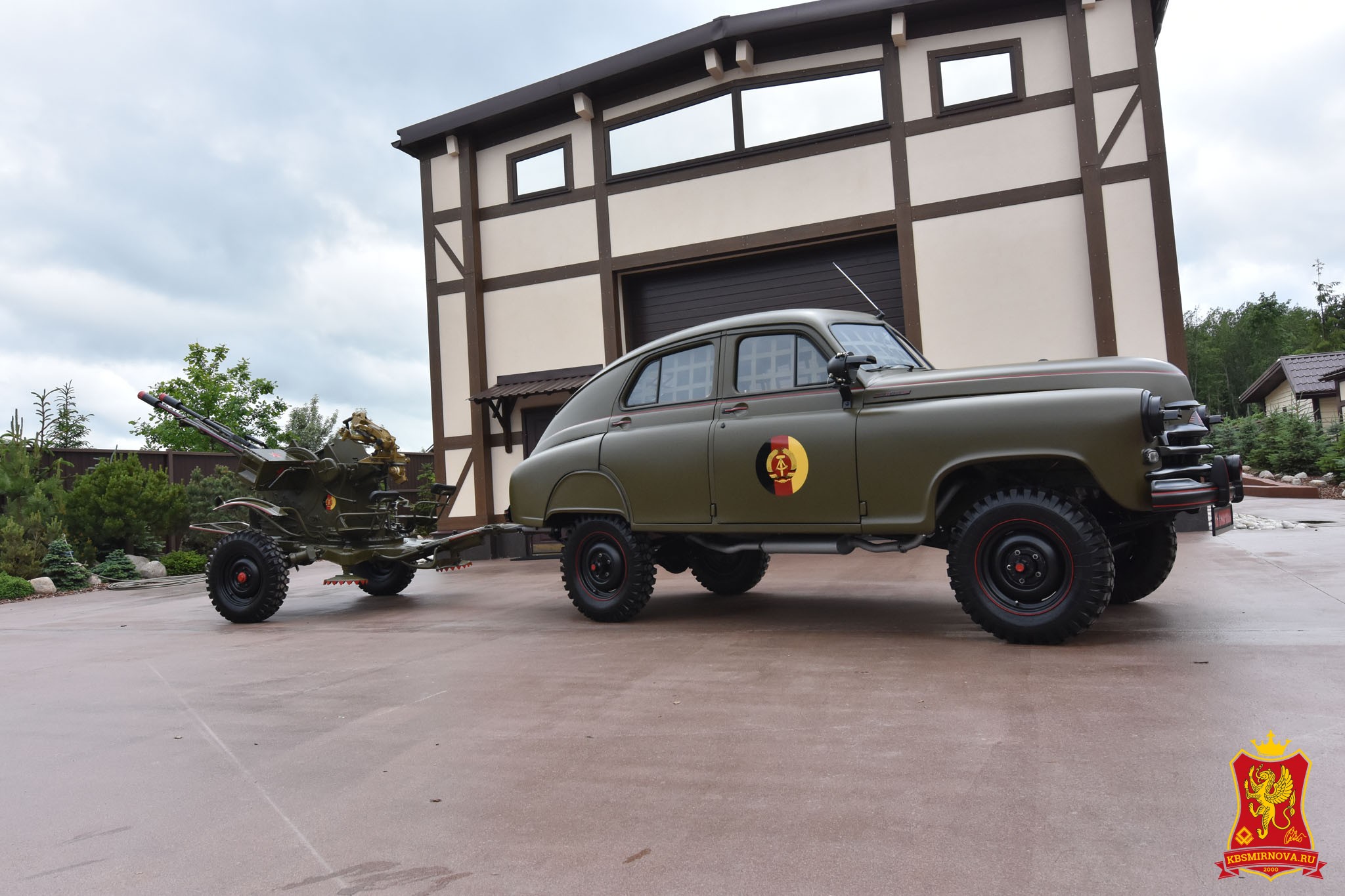

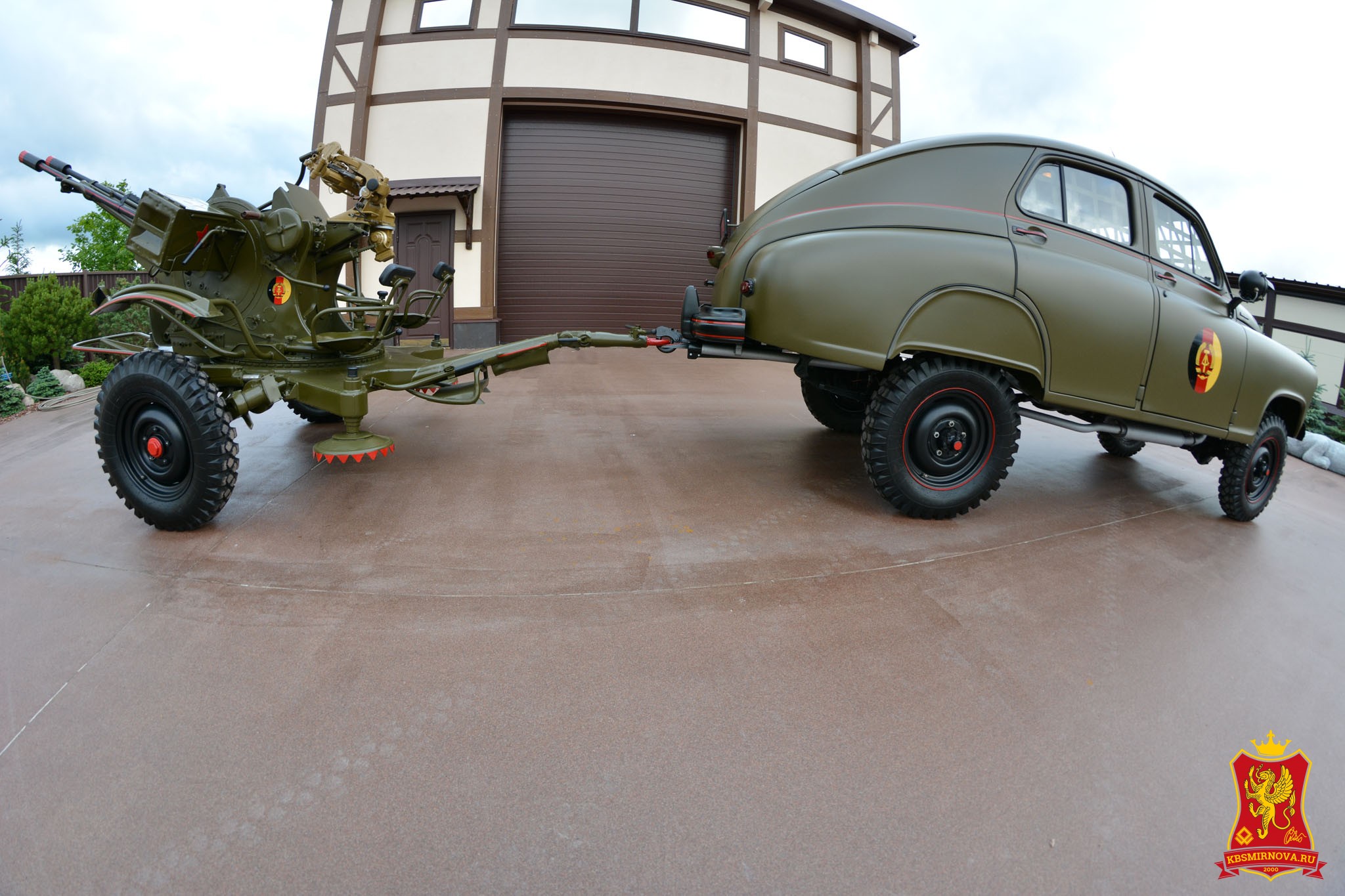

В соответствии с описанием нашего очевидца, буксируемая советская 23-мм спаренная зенитная установка ЗУ-23-2 того времени была найдена и приведена в коллекционное состояние. На дверях тягача и станке зенитной установки разместили символику армии ГДР и дополнили красным орнаментом, часто встречающимся на различной восточногерманской военной технике того периода. Изготовлено буксировочное устройство на тягаче.

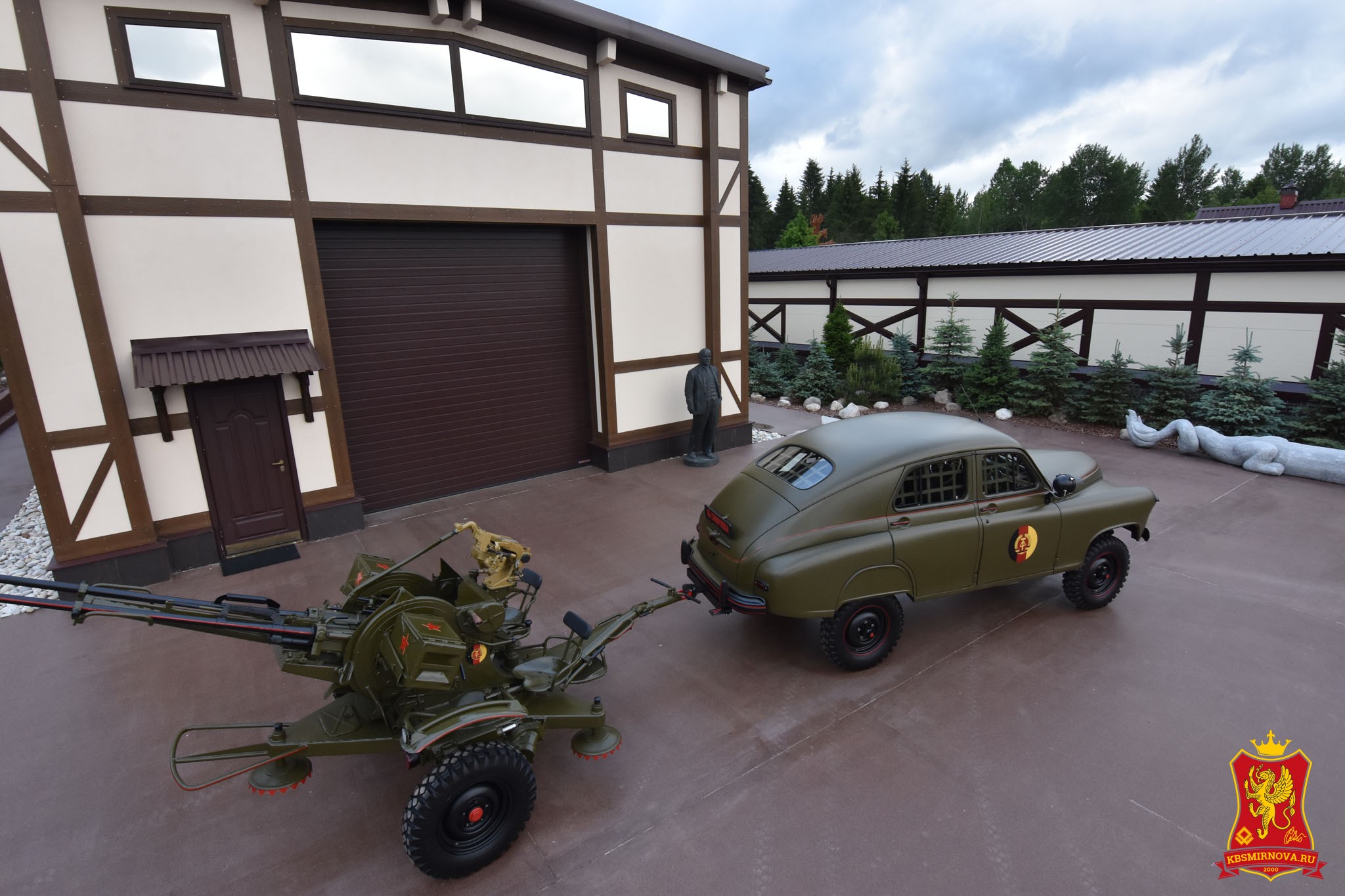

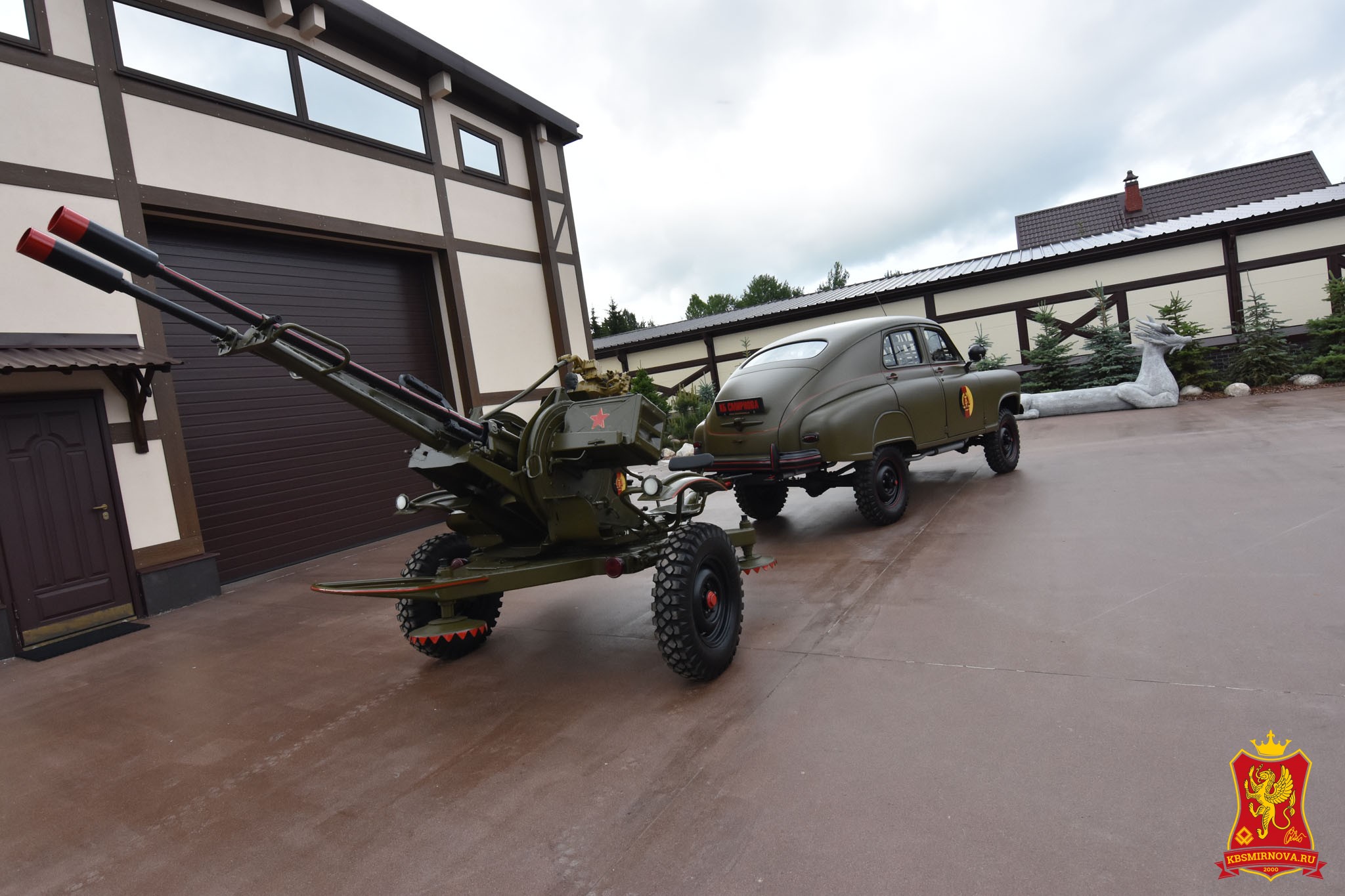

Скомпоновав по зарисовкам ЗУ-23-2 и ГАЗ-М72, удалось подготовить эффектную композицию, способную пополнить и стать украшением любого частного собрания редких отечественных автомобилей и вооружения.
