Изделие N132
ЗИЛ-4906 «Синяя птица» – «Европа-Америка 500»

В далекие 60-е годы прошлого века в рассвет космического бума в СССР появилась потребность в специализированной технике, которая смогла бы доставлять космонавтов из любой местности после приземления. По одной из версий толчком к созданию подобной техники послужило ЧП, произошедшее в 1965 году, когда экипаж ракеты «Восход-2» в составе Павла Беляева и Алексея Леонова отправился на орбиту. Выполнение задач, поставленных перед ними проходило с осложнениями. Так, при возвращении на Землю отказала автоматика, и Беляеву ничего не оставалось, как направлять спускаемый модуль вручную. В результате вместо привычной казахстанской степи экипаж приземлился в тайге под Пермью. Вытащить людей из непролазных дебрей было попросту нечем.

Измотанные перегрузками космонавты были вынуждены встать на лыжи и двое суток жить в лесу, пробираясь по глубокому снегу к поляне, с которой их забрал вертолет. После этого случая Сергей Павлович Королёв и обратился в специальное конструкторское бюро ЗИЛ к Виталию Андреевичу Грачёву с просьбой разработать машину, которая не просто имела бы высокую проходимость, а проходила бы вообще везде, даже сквозь тайгу по двухметровому снегу. Обратился не случайно — в СКБ, начиная с конца 1950-х, работали над доставкой баллистических ракет в любую точку мира. Теперь цель была немного иная — доставить домой людей, где бы они не оказались после приземления из космоса.

Основатель и первый руководитель специального конструкторского бюро при заводе ЗИЛ Виталий Андреевич Грачёв — личность легендарная. Его СКБ многие годы разрабатывало уникальные вездеходы, приходящие на помощь военным, спасателям, геологам. Пожалуй, самым грандиозным проектом СКБ ЗИЛ было создание поисково-спасательного комплекса «Синяя птица», ставшим последним проектом, реализованным в СКБ при жизни Грачёва.

Поиск оптимального решения занял не один год. Виталий Андреевич Грачёв и его команда решали непростую задачу — какой вездеход лучше? Должен ли вездеход быть амфибией? Какой тип движителя предпочесть: колесо или гусеница? А может быть, мотор-колесо на рычаге большой длины? Или что-то комбинированное? Если шина, то какая? С развитыми грунтозацепами, сверхнизкого давления, пневмокаток, ведь каждая хороша на определенном покрытии? Или применить пневмогусеницу — ряд катков, соединенных эластичной цепью? А может быть, космонавтов будет способна вытащить только машина со шнекороторами?

Идея применения «шнека» была рождена другим драматичным эпизодом с космонавтами: однажды спускаемый модуль упал в замерзшее озеро, пробив лед, а выходной люк оказался под водой. Тонкий ломающийся лед представлял проблему для любого известного на тот момент вездехода, и люди едва не погибли. Поэтому работы по «шнеку» в СКБ не останавливались.

Параллельно развивалась и тема колесного вездехода, как наиболее простого, надежного и неприхотливого. Именно в те годы формировалась знаменитая грачёвская школа конструирования вездеходов, предполагавшая принципы: минимальный вес, шины максимально возможного размера, наибольший дорожный просвет, система централизованного изменения давления в шинах, нецентральные колесные редукторы, бортовой блокированный привод всех колес, передние и задние поворотные колеса, независимая торсионная подвеска, герметичные тормоза, бензиновый двигатель, максимальный динамический фактор, сверхнизкая устойчивая скорость.

На всех колесных вездеходах применялась легкая стальная (позже — алюминиевая) рама, широко использовались алюминиевые, магниевые и титановые сплавы, а также пластмассы. Поломки на испытаниях Грачёва не огорчали, а радовали — найдено «точечное» слабое место, именно его нужно усилить, не перетяжеляя всю конструкцию в целом, ибо «запас карман тянет», как считал он. Лебедки самовытаскивания в СКБ не использовали — машина должна «уметь» вытащить себя сама, а если уж застряла, никакая лебедка не поможет. Почти все вездеходы СКБ были амфибиями, скорость на воде у некоторых из них превышала 15 км/ч. Именно грачёвцы первыми в мире придумали нагнетать воздух в агрегаты, оказывающиеся под водой для полной их герметизации. За границей к такому решению придут только десятилетие спустя.

Основных колесных схем было две: 6х6 и 8х8. Восмиколесники проектировались в основном под перевозку тяжелой артиллерии и ракет, а вот более легкие шестиколесные вездеходы, изначально также служившие буксиром пушкам, с середины 1960-х получают новый вектор развития — в 1966 году в связи с описанным выше «пермским инцидентом» под началом Грачёва построен ПЭУ-1 — поисково-эвакуационная установка, представлявшая собой 6-колесный амфибийный вездеход с легкой стальной рамой, корпусом из стеклопластика, 180-сильным мотором ЗИЛ-375, гидромеханической коробкой, раздаточной коробкой, бортовыми редукторами и независимой торсионной подвеской переднего и заднего мостов. На грузовой площадке машины был установлен кран на 3,5 тонны, по воде вездеход двигался с помощью водомета.

Машина, с легкостью преодолевавшая двухметровые рвы, превзошла все ожидания заказчика, но из-за внутренних разногласий на ЗИЛе в серию так и не пошла. ПЭУ-1 было построено всего 13 единиц, а в 1969-м в СКБ создали многоцелевой армейский плавающий автомобиль ЗИЛ-132А, построенный на той же элементной базе, но с более простой механической коробкой передач. Та машина, увы, вообще осталась изготовленной в единственном экземпляре — кстати, как и последовавшая в 1970 году ПЭУ-2. Однако вторая попытка создания поисково-эвакуационной установки впечатляет по сей день.

Машина успешно прошла всевозможные испытания, но для любой поездки по дорогам общего пользования на ПЭУ-2 требовалось специальное разрешение ГАИ, а кроме того, она не входила в грузовой отсек военно-транспортного самолета. В целом стало понятно, что такая огромная машина при всех плюсах комфорта, автономности и почти абсолютной вездеходности для поисково-спасательных операций не очень годится. А что если вместо одного большого вездехода использовать два поменьше?

В ноябре 1972 года в СКБ построили вездеход, который теперь считают первым прототипом «Синей птицы» — ЗИЛ-49042. Прототип имел один 6-литровый мотор V8 мощностью 150 л.с. от ЗИЛ-130, корпус из стеклопластика и максимально облегченную конструкцию шасси (снаряженная масса составляла всего 6 415 кг, грузоподъемность — 2 000 кг), а по габаритам подходил для авиаперевозок. Рулевой механизм с двумя гидроусилителями поворачивал передние и задние колеса, имевшие торсионную независимую подвеску. Обогрев отсеков (3-местной кабины и 8-местного салона) велся тремя отопителями, имелась емкости для еды и воды на трое суток, система пожаротушения и даже малогабаритный телевизор «Юность». По воде машина двигалась с помощью водомета, развивая скорость 9 км/ч. Скорость на суше составляла 80 км/ч.

Таким образом к моменту начала разработки нового поисково-спасательного комплекса у конструкторского коллектива завода Лихачёва уже был огромный опыт создания универсальных автомобилей. ПЭУ-1, ПЭУ-2, ПЭУ-3, ЗИЛ-4909, ЗИЛ-49092, ЗИЛ-5901 – эти модели зарекомендовали себя как лучшие поисково-спасательные машины в Советском Союзе, а то и во всём мире. Опыт предыдущих лет позволил сделать кое-какие выводы. Во-первых, поисково-спасательный комплекс должен состоять из двух автомобилей – грузового и пассажирского. Во-вторых, было решено частично отказаться от шнековой конструкции вездеходов и оставить только маленький шнекороторный автомобиль для «крайних случаев», способный помещаться в грузовой модуль. Над новым проектом СКБ специальных автомобилей ЗИЛ приступило под руководством ведущих конструкторов Балашова и Борисова, а ведущим испытателем выступал В.Я. Воронин. Комплекс «Синяя птица» стал последней разработкой, выполненной при жизни Виталия Андреевича Грачёва, легендарного автомобильного конструктора, чьё имя навсегда связано с заводом ЗИЛ.

СКБ ЗИЛ разработало второе семейство плавающих автомобилей нового поисково-эвакуационного комплекса ПЭК-490 для наземных космических спасательных служб ВВС СССР к 1975 году. Машины были выполнены по авиационным технологиям, предназначались для замены первого поколения ПЭУ и впоследствии стали известны под названием «Синяя птица».

Оно не являлось их официальным наименованием, а впервые появилось в среде космонавтов и спасателей в процессе эксплуатации вездеходов, обычно имевших яркую окраску, чтобы их лучше было видно на местности. Для «Комплекса-490» выбрали синий, ну а «птица» в названии появилась, очевидно, в силу небесно-космической тематики.

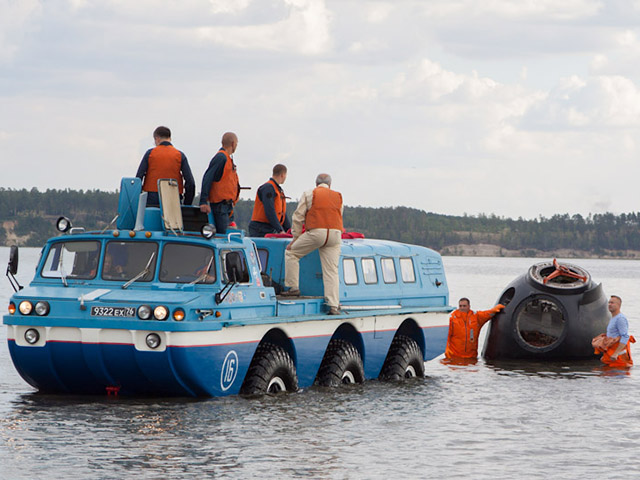

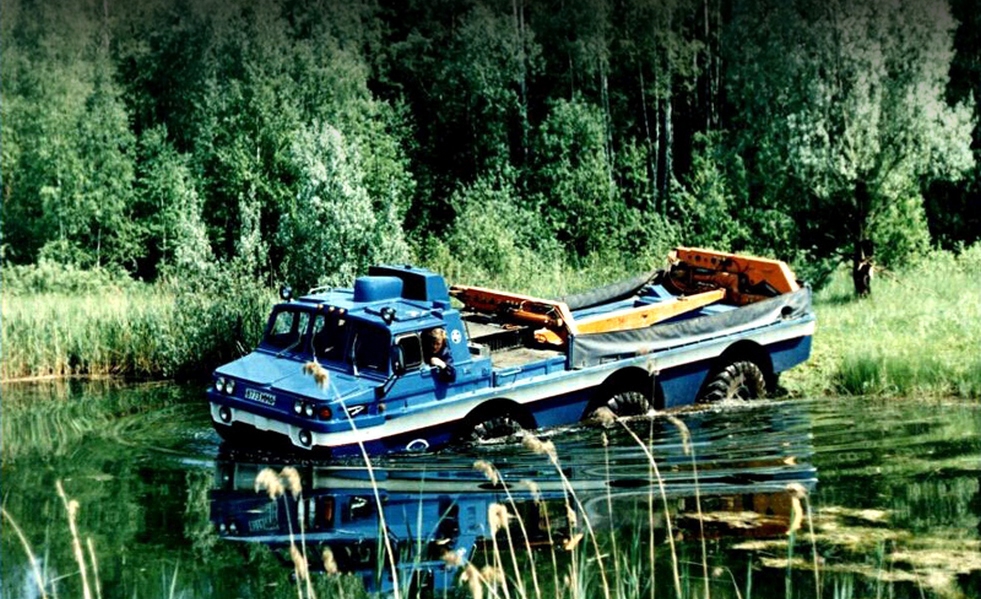

В июне 1975 года были созданы первые экземпляры машины, которая войдет в состав комплекса «Синяя птица». Машину сразу проектировали в двух вариантах — грузовом ЗИЛ-4906 (испытатели называли его «Кран») и пассажирском ЗИЛ-49061 («Салон»). Второй вариант вмещал 4 человек в кабине, имел 4 сиденья и 3 пары носилок в салоне, ведь именно 3 человека было в экипажах кораблей «Восток» и «Союз». Пассажирский отсек был оснащен медицинским оборудованием, отсеками для провианта, модернизированной климатической установкой и мог обеспечить полностью автономное пребывание людей в течение 3 суток.

Для машин ЗИЛ-4906/ 49061 использовали проверенный 150-сильный двигатель ЗИЛ-130, но не конвейерной сборки — детали подбирали селекционным методом из лучших заготовок и отливок, а многое просто изготавливали вручную. Вместо автоматической коробки, использовавшейся на первой ПЭУ, здесь применили более надежную и простую «механику». Раздаточная коробка с межбортовым дифференциалом объединена в один корпус с демультипликатором, отвечающим за пониженный ряд, в сумме у «Синей птицы» 10 передач.

Все три оси получили независимую торсионную подвеску (на предыдущих ПЭУ — только крайние), а тормозные механизмы стали дисковыми (ранее применяли барабаны); благодаря колесным редукторам удалось получить просто огромный клиренс — 590 мм. Управляемые колеса — передние и задние, причем гидрообъемный рулевой механизм обеспечивает запаздывание поворота задних колес и автоматическую коррекцию этого запаздывания для улучшения управляемости. Давление в шинах регулируется с места водителя. Для движения по воде вместо водомета применили пару гребных винтов с надежным приводом от «раздатки». На плаву машина развивает 8 км/ч, на земле — до 75 км/ч. Максимальный расход бензина составляет 75 л/100 км, а хранится топливо в двух баках по 260 литров каждый.

В основе колесных вездеходов комплекса «Синяя птица» — рама из алюминиевых профилей, на которую установлен стеклопластиковый корпус. Техническое задание предписывало возможность переброски машин на самолетах Ил-76 и Ан-12 и вертолетах Ми-6 и Ми-26. В угоду этому конструкторы не только «вписали» вездеход в максимально компактные габариты (9250х2480х2537 мм) но и сделали съемным остекленный колпак кабины. А вот задний свес по сравнению с прототипом вырос — это позволило увеличить пассажирский отсек у ЗИЛ-49061 и нормально разместить двухбалочную стрелу манипулятора на грузовой площадке ЗИЛ-4906. В финальной конфигурации машины получились тяжелее прототипов (снаряженная масса 8 310 кг), но по совокупности качеств были вершиной эволюции всех подобных вездеходов.

Эта техника позволяла спокойно двигаться по глубокому снегу, болотам, пескам, преодолевать широкие рвы и почти исключала условия, при которых можно застрять. Но все же абсолютной проходимости обеспечить не могла. Самое время задать вопрос: а зачем нужен был грузовой вариант такого вездехода? Такая машина могла утащить спускаемый модуль из места посадки, но главным ее назначением было не это — грузовой вездеход перевозил компактный шнекоротор!

Если возможности колесных вездеходов оказывались исчерпанными, финальный отрезок пути до приземлившегося экипажа выпадал на долю шнекороторного снегоболотохода. К концу 1970-х в СКБ Грачёва был большой опыт построения этих уникальных машин. Как и в случае с колесными поисковыми вездеходами, конструкторы отказались от гигантомании и вместо огромного и сложного для транспортировки шнекохода ЗИЛ-4904, о котором мы говорили в прошлый раз, создали его уменьшенную копию — ЗИЛ-2906 (после модернизации — ЗИЛ-29061).

ЗИЛ-29061 имел шнекороторные (как еще говорят, «роторно-винтовые») движители, которые приводились во вращение с помощью пары двигателей ВАЗ мощностью 70 л.с. каждый через две основные коробки передач, связанные с двумя вспомогательными КПП и бортовыми редукторами через две карданные передачи. Управляя вращением винтов-шнеков, водитель мог заставить машину двигаться в любом направлении — вперед, назад, вбок, поворачивать по дуге или разворачиваться на месте. Винты-шнеки были сделаны из прочнейшего и легкого алюминиевого сплава, алюминиевым был и корпус, в котором размещались агрегаты. Борта и кабина — из стеклопластика. ЗИЛ-29061 мог преодолевать 30-процентные подъемы, засыпанные метровым снегом, перемещаться по заросшим озерам, болотам и непролазному лесному бурелому. Мог развить скорость порядка 25 км/ч и имел запас хода на 4 часа. То есть, к примеру, по снегу мог преодолеть порядка 100 километров.

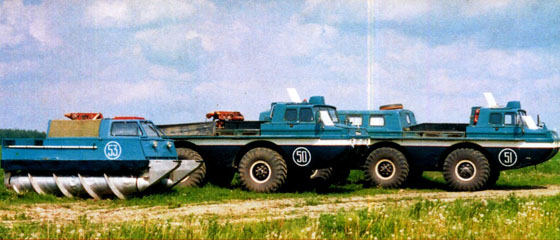

Таким образом, был создан «Комплекс-490», в который в итоге вошли три машины — пара маневренных колесных вездеходов и легкий «шнек». Все три единицы комплекса были оснащены новейшим радиолокационным оборудованием и могли осуществлять постоянную связь между собой, наземной базой, транспортным самолетом и приземлившимся экипажем. Комплекс обеспечивал стопроцентное обнаружение места посадки и позволял добраться к нему, где бы оно не находилось.

В 1981 году машины «Синей птицы» поступили на вооружение Единой государственной авиационной поисково-спасательной службы ЕГАСПАС СССР, но Грачёв до этого момента, увы, не дожил. По некоторым свидетельствам, в 1978 году ходе очередной планерки он закрасил карандашом на календаре последнюю неделю декабря и после небольшой паузы пояснил: «Дальше будете работать без меня». Виталий Андреевич Грачёв, человек, который умел рассчитать всё, скончался 26 декабря 1978 года в своей московской квартире в возрасте 75 лет… В течение следующих десяти лет, до развала Союза, СКБ успело изготовить 12 «кранов», 14 «салонов» и 5 компактных шнекоходов.

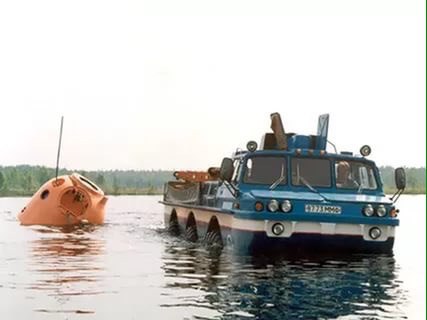

В 1985 году несущественно модернизированные автомобили проходили государственные испытания в 21 НИИИ. Новый комплекс применялся на дорогах всех категорий, на бездорожье и на водоемах для оперативного обнаружения спускаемых космических аппаратов после их приземления или приводнения и оказания первой помощи членам экипажа.

К автомобилям поступившим в 1981 году на снабжение поисково-спасательных служб ВВС, в 1986 году присоединилась доработанная машина 49065 с новым радионавигационным комплексом, позволявшим более оперативно обнаруживать место посадки космического аппарата. Комплекс «Синяя птица» с новыми системами навигации и спутниковой связью до сих пор остается на вооружении поисково-спасательных служб ВВС и МЧС Российской Федерации.

По состоянию на 2007 год в системе ВВС РФ состояло 5 машин 4906 и 6 единиц модели 49061. В начале 1990-х годов было создано сухопутное семейство поисково-эвакуационных машин ЗИЛ-4972/4975 «Спасатель» с 185-сильным дизельным двигателем, поступавших в систему МЧС и «Росэнерго». Эти машины оказались отлично приспособленными и для более «приземленных» задач — их задействуют в спасательных операциях, нефтедобыче, сельском хозяйстве, рыболовецком промысле. Большая часть той техники, сделанной еще в СССР, до сих пор на ходу.

Наиболее ярко эти амфибии проявили себя во время наводнения в Германии. В последний раз такой разрушительный паводок в Южной Германии наблюдался более 100 лет назад, и для немцев он стал полной неожиданностью. 19 августа 2002 г. сводный отряд МЧС, в состав которого вошли 14 специалистов отряда «Центроспас», вылетел в Германию для оказания помощи пострадавшим от наводнения. Спасатели «Центроспаса» привезли с собой два автомобиля-амфибии ЗИЛ-49061. В первый день спасатели совместно с немецкими специалистами обследовали мосты на Эльбе, затем доставляли продукты и воду в деревни в окрестностях города Кенигштейна, которые оказались отрезаны от «большой земли». 22 августа спасатели работали на монтаже плавучих понтонов в городе Велен, которые были смыты наводнением. В Европе не нашлось ничего подобного, что вызвало у немцев чувство восхищения и откровенной зависти. 28 августа машины вместе с принимавшими участие в операции спасателями вернулись на родную землю.

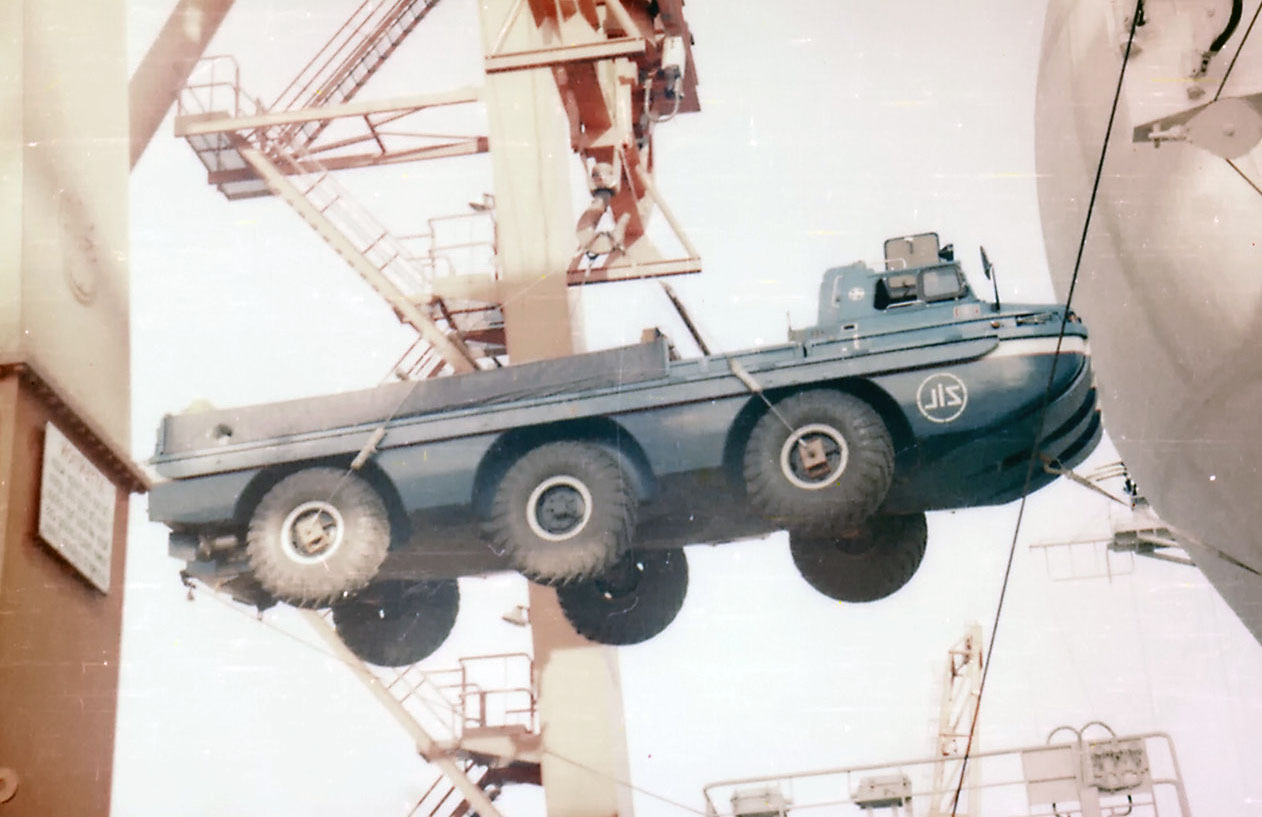

Еще одно памятное событие с участием именно найденного автомобиля этой уникальной амфибии произошло в 1992 году, когда ЗИЛ-4906 исполнил свою роль в исторической миссии «Европа-Америка-500».Ракета-носитель «Союз» успешно стартовала с космодрома «Плесецк». Спустя неделю пребывания в космосе спутник выдал тормозной импульс, и спускаемый аппарат приводнился в 190 километрах от западного побережья США. Корабль измерительного комплекса «Маршал Крылов», несмотря на семибалльный шторм, нашел его по сигналам маяка КОСПАС-САРСАТ и поднял на борт. Утром 24 ноября корабль в торжественной обстановке пришвартовался в порту Сиэтла, где его встречали правительственные чиновники, в том числе Норм Райс, секретарь штата Вашингтон Ральф Манро, космонавт Герман Титов. В городе прошли обширные мероприятия — конференция деловых возможностей, парад, фото- и художественные выставки. Обе стороны сделали шаги к большей открытости — визит «Маршала Крылова» был первым посещением порта Сиэтла советским кораблем со времен Второй мировой войны, а ранее секретный корабль был впервые открыт для осмотра иностранцами. Спускаемый аппарат на поисково-спасательном вездеходе «Синяя птица», через весь Сиэтл, отправили в Музей авиации, где он и находится до сих пор.

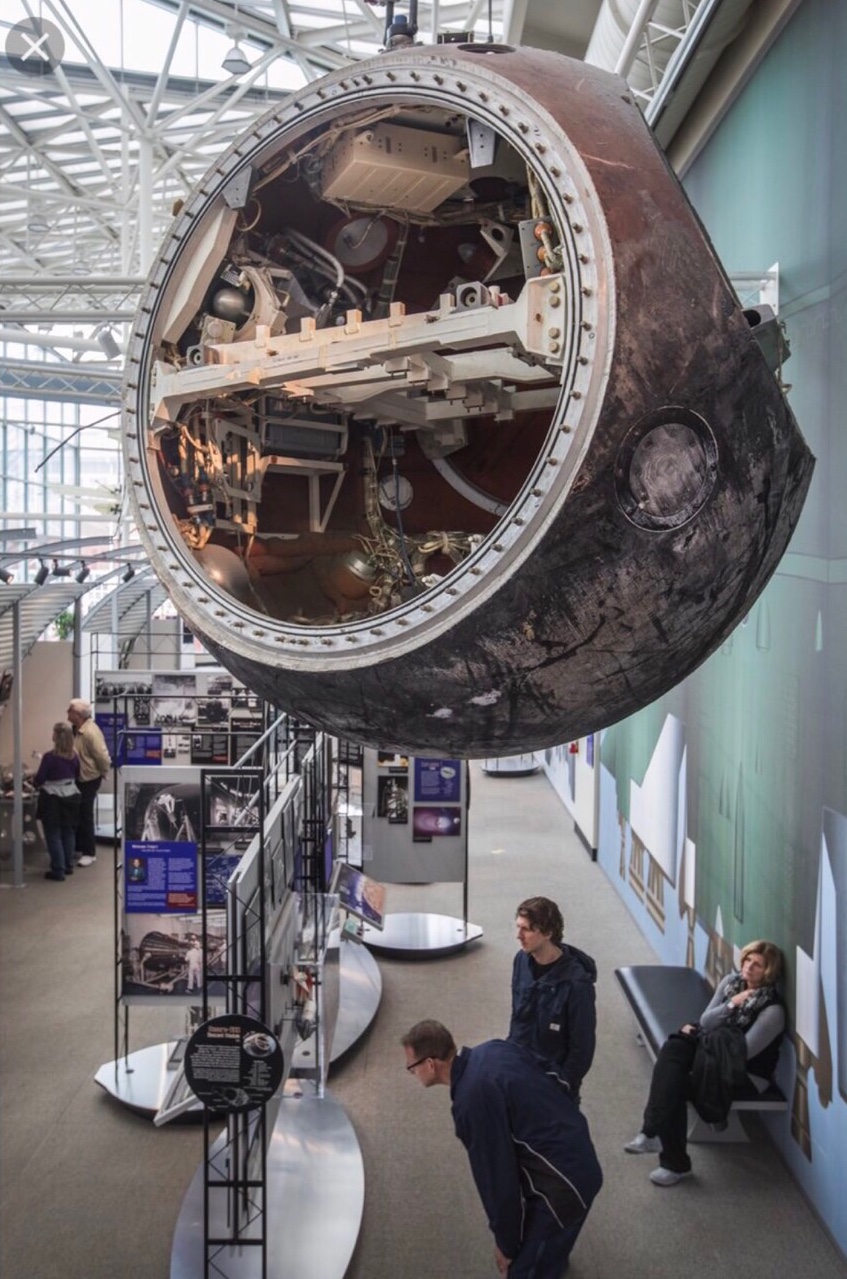

Спускаемый аппарат из космоса доставил девятнадцать контейнеров с подарками, сувенирами, образцами коммерческой продукции, произведениями искусства, иконами, а так же посланиями мира. В частности, там были русские православные иконы собора Святого Спиридона; хрустальная фигура статуи Свободы, послание мира от Далай- Ламы, Президента России Бориса Ельцина и лидеров Европейских Стран, рождественский подарок для президента США Билла Клинтона.

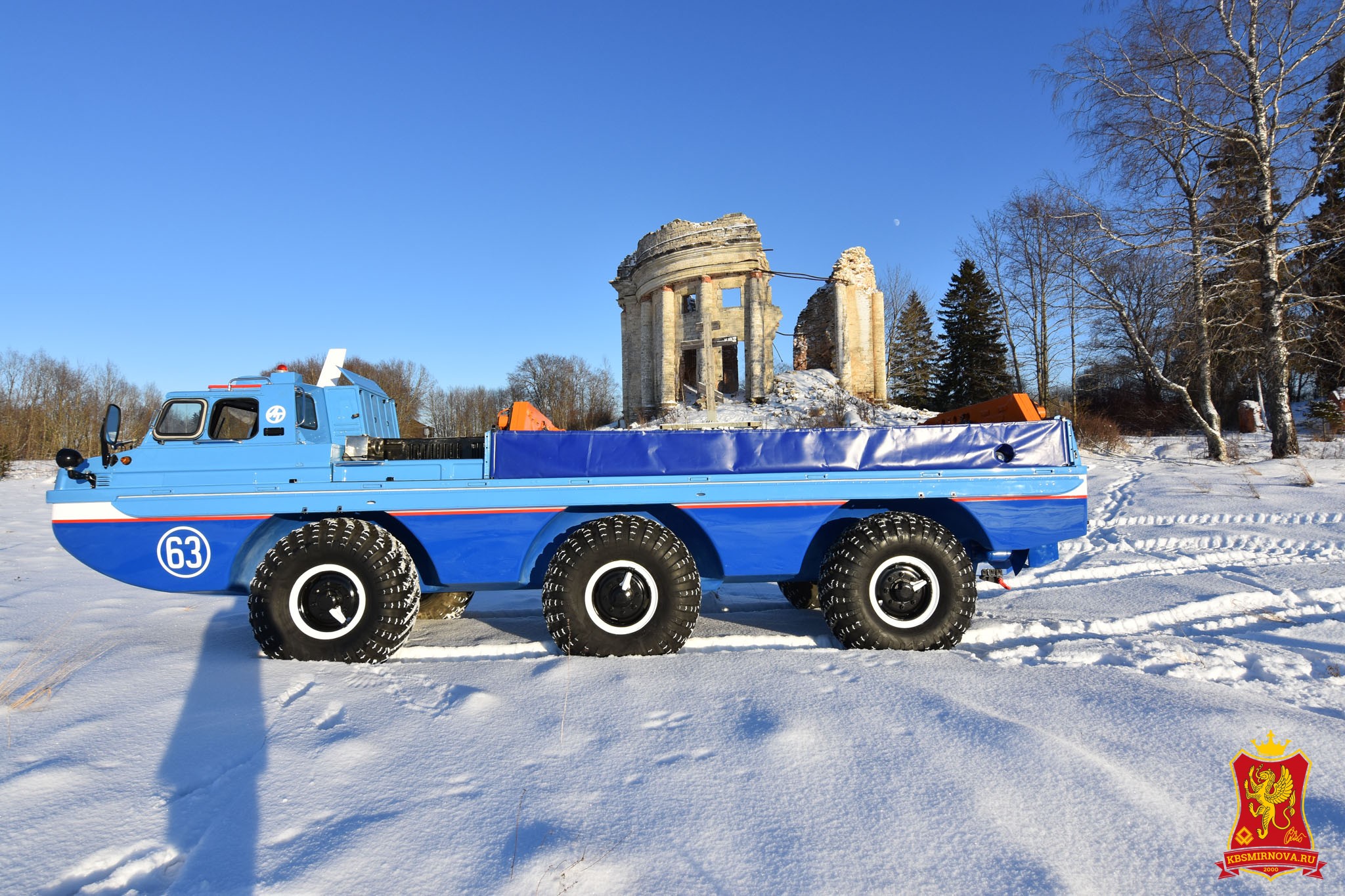

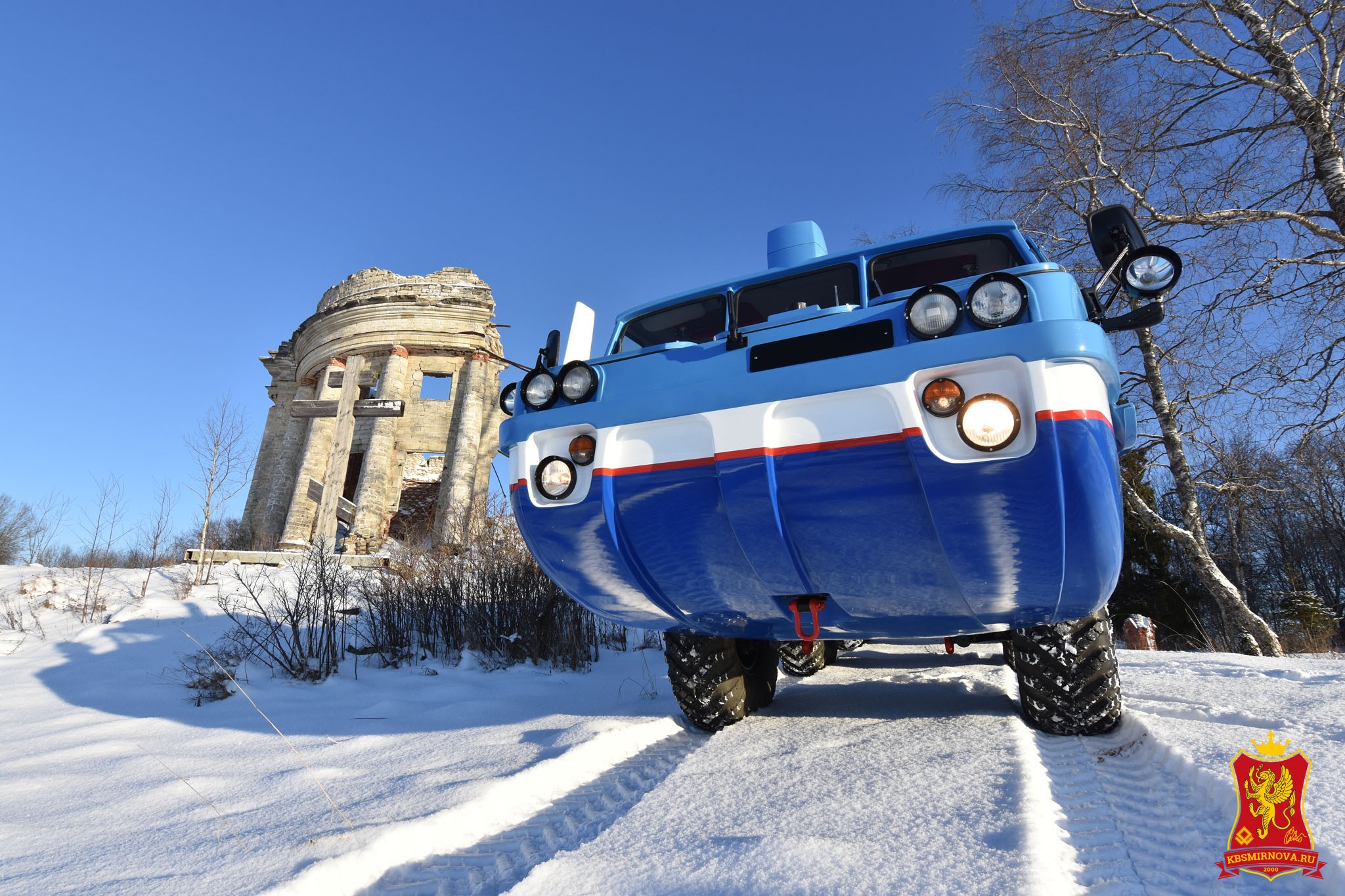

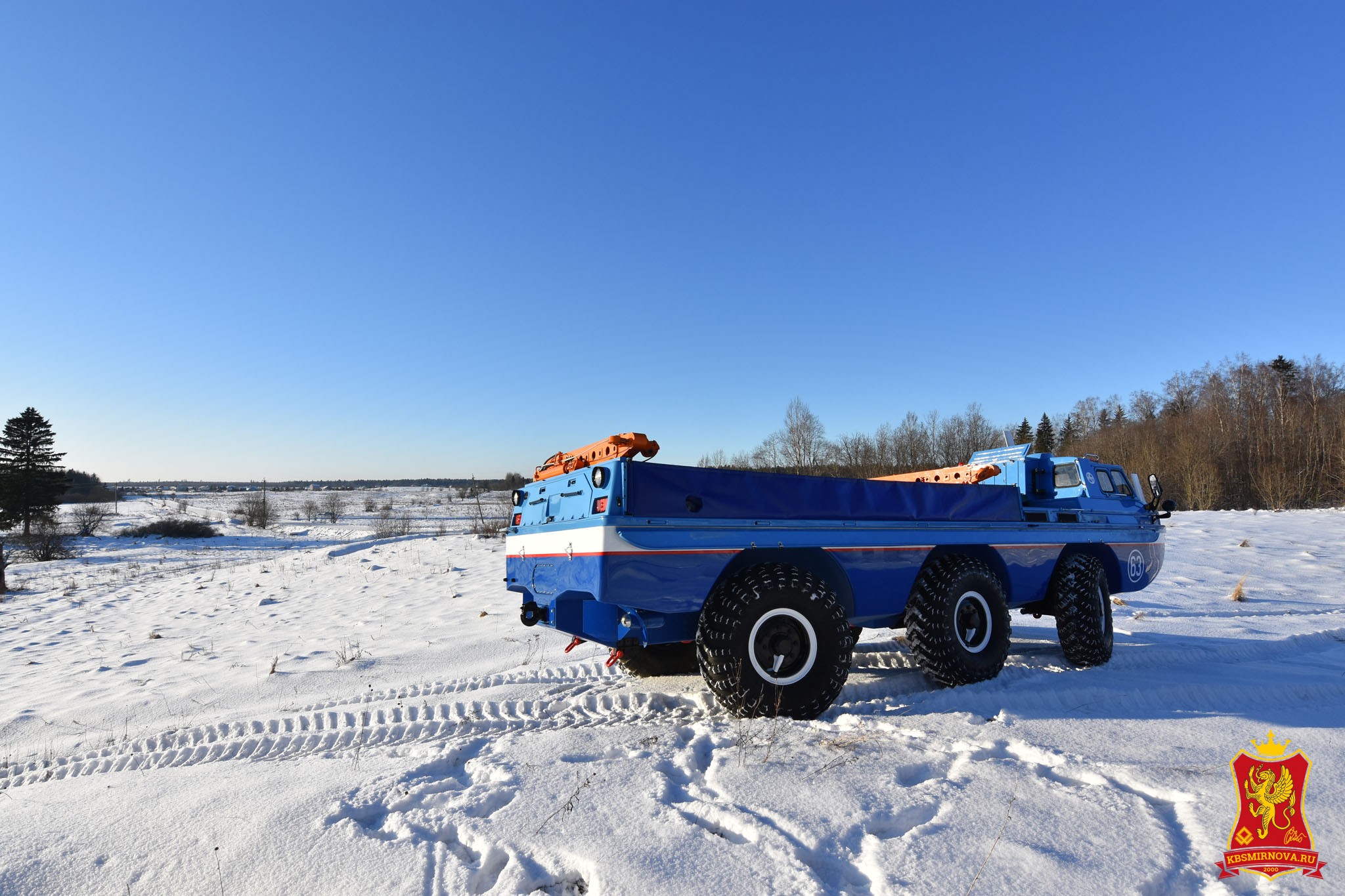

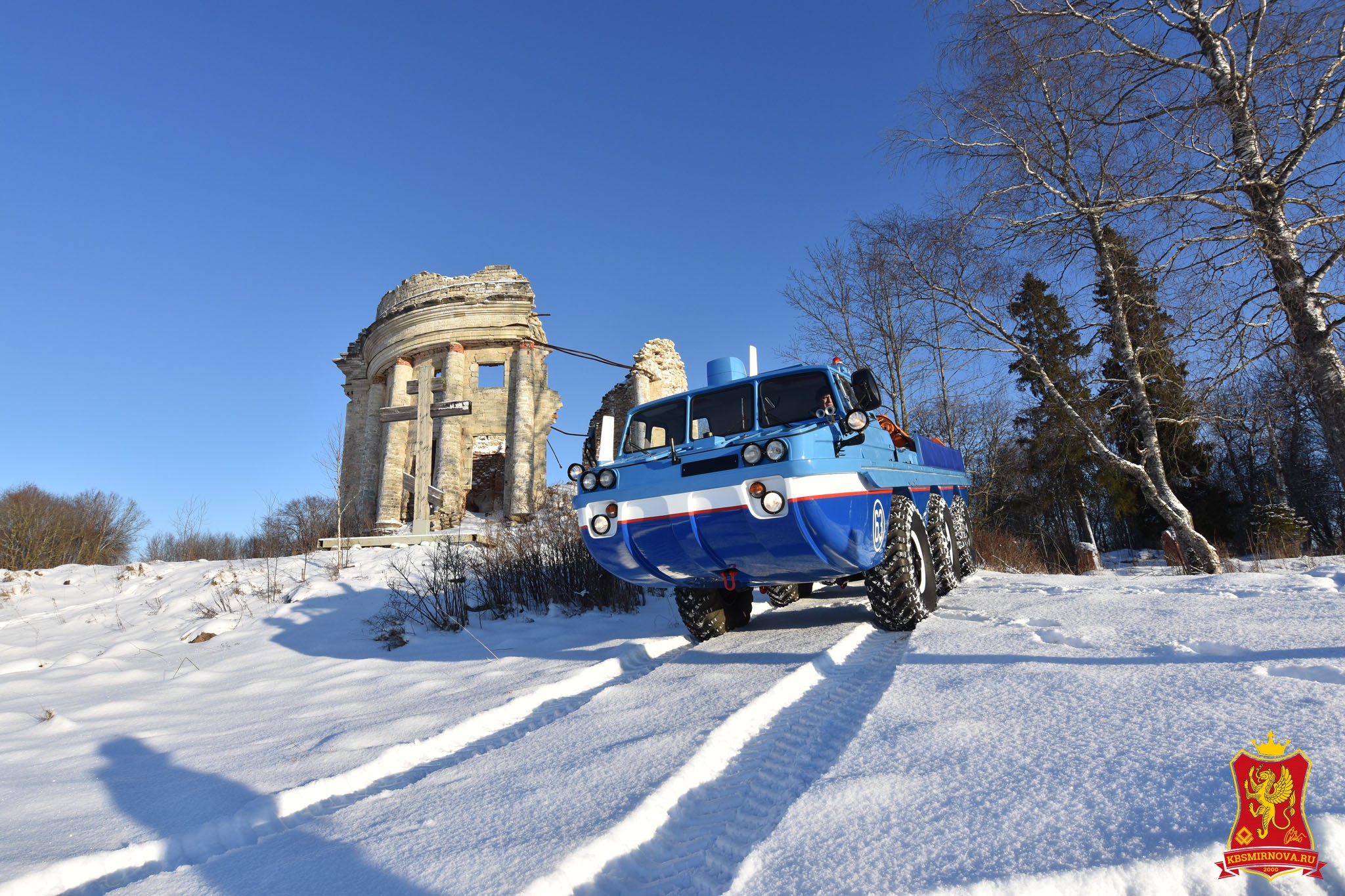

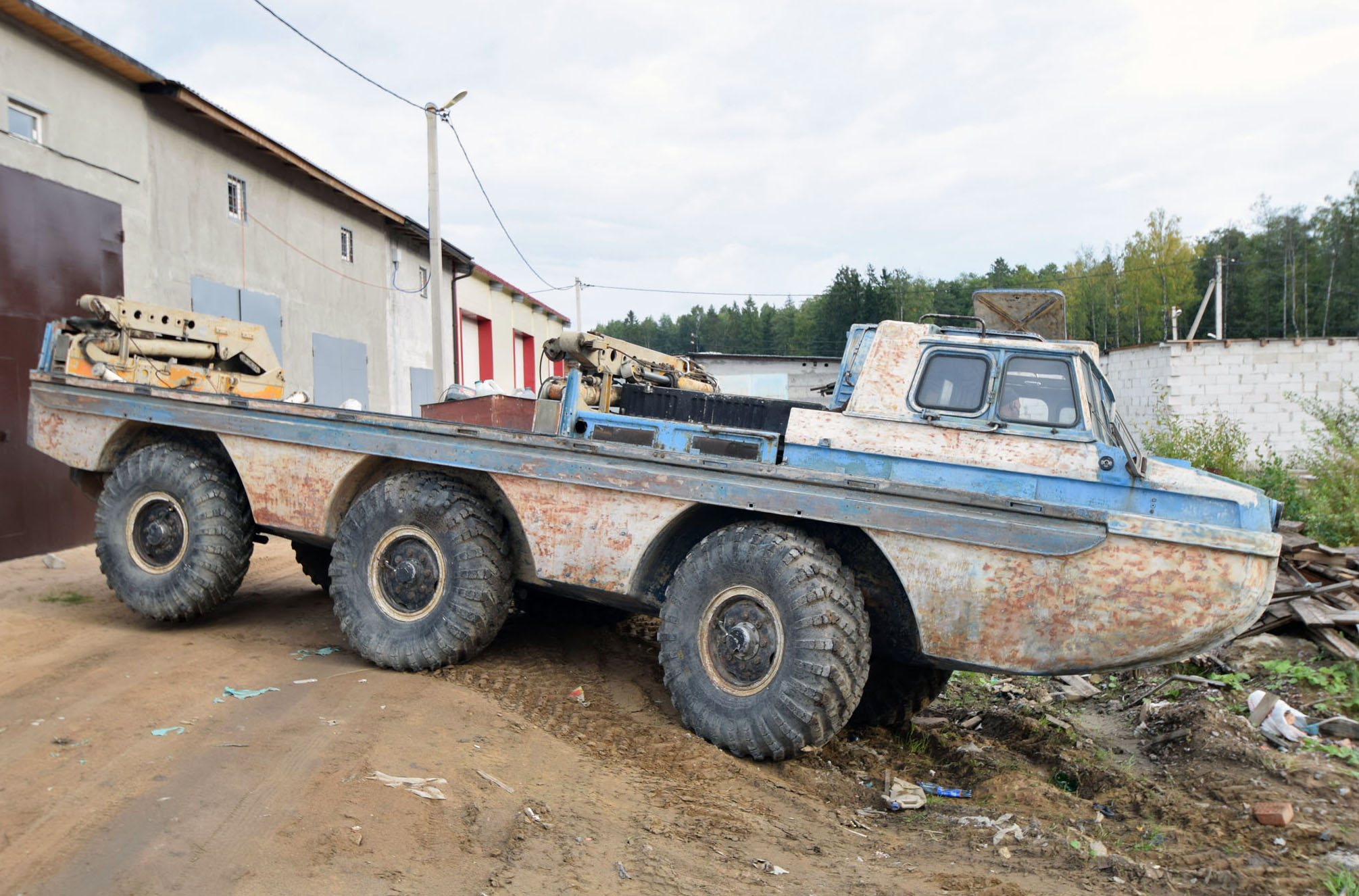

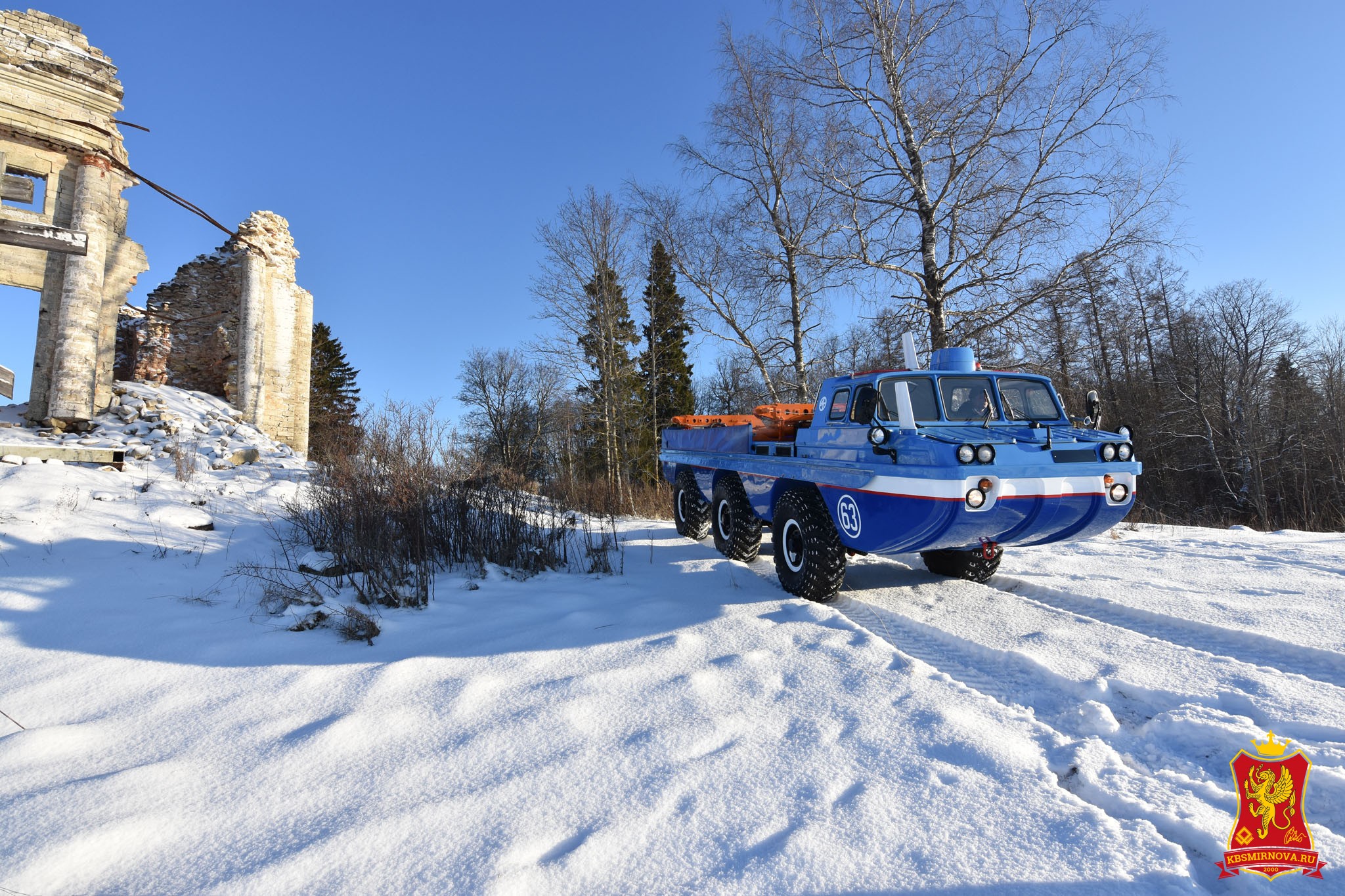

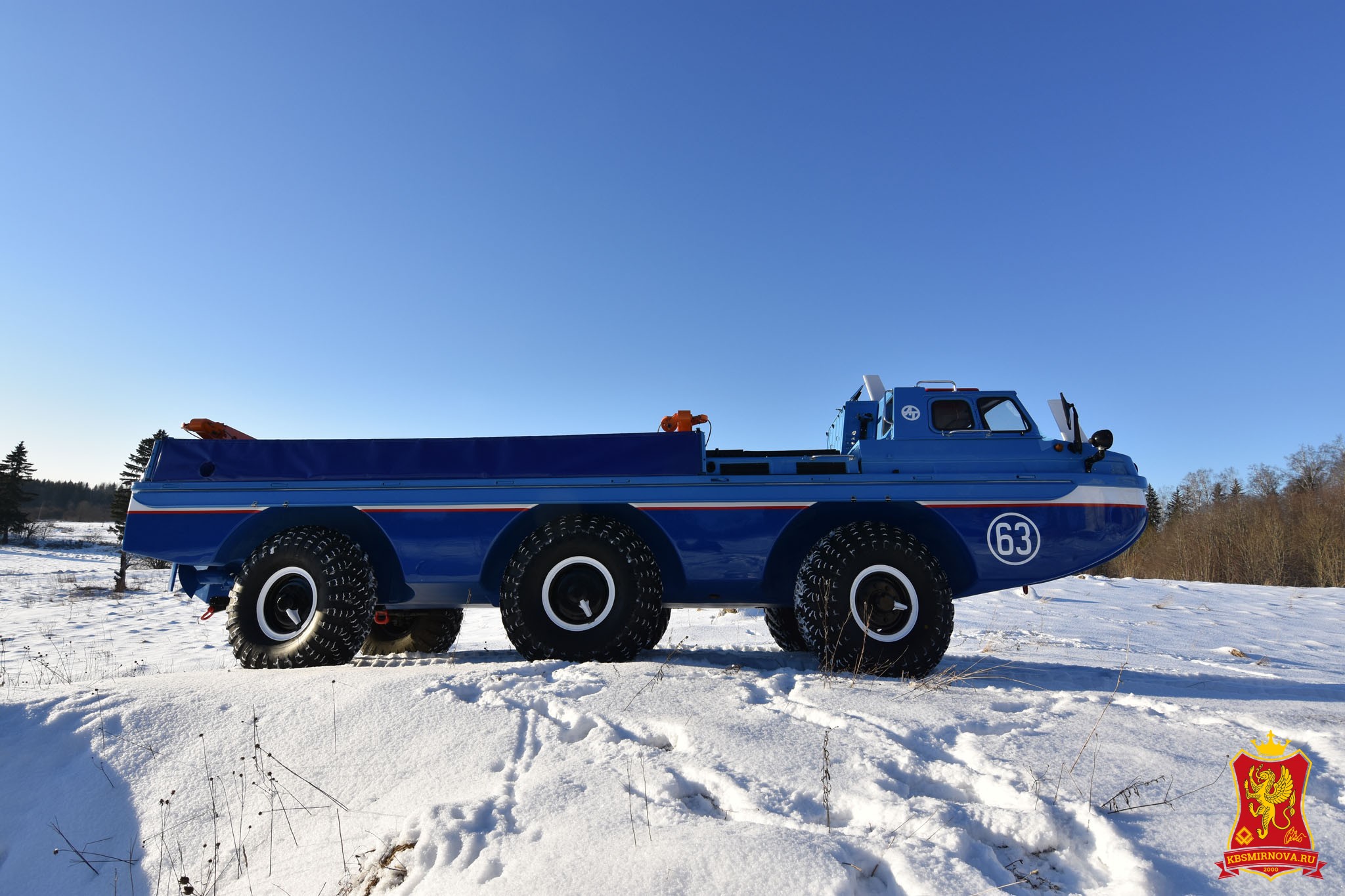

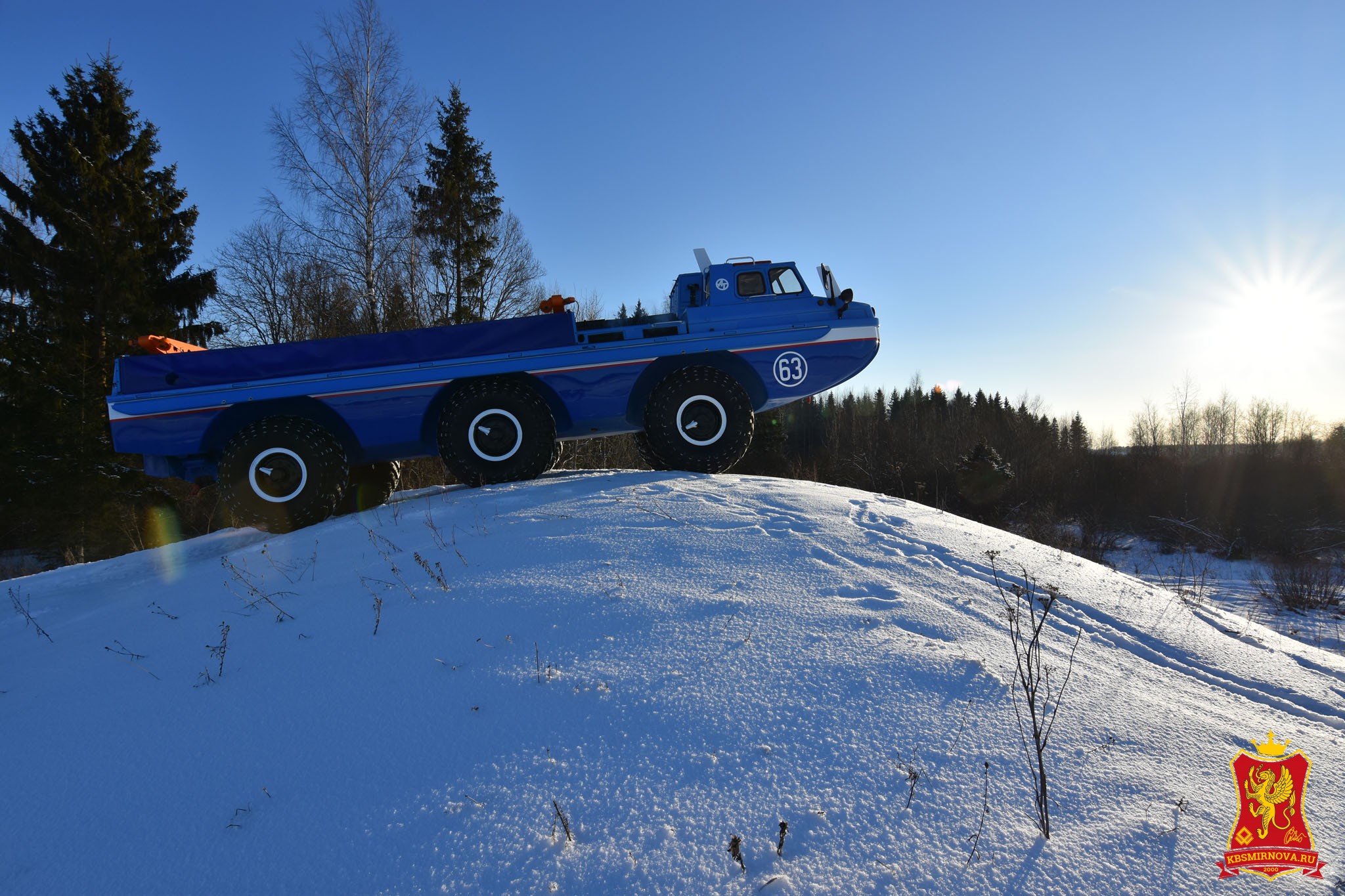

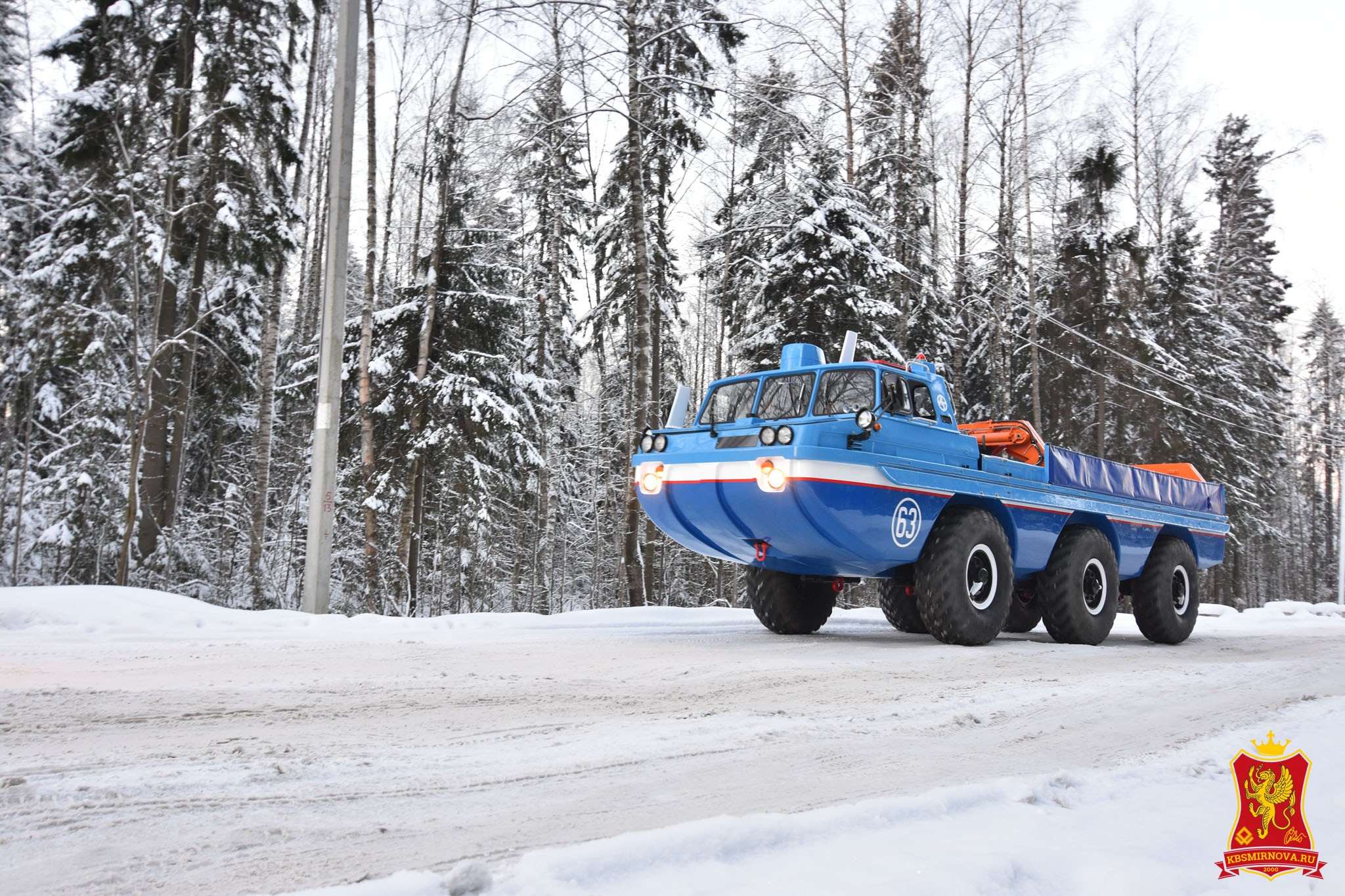

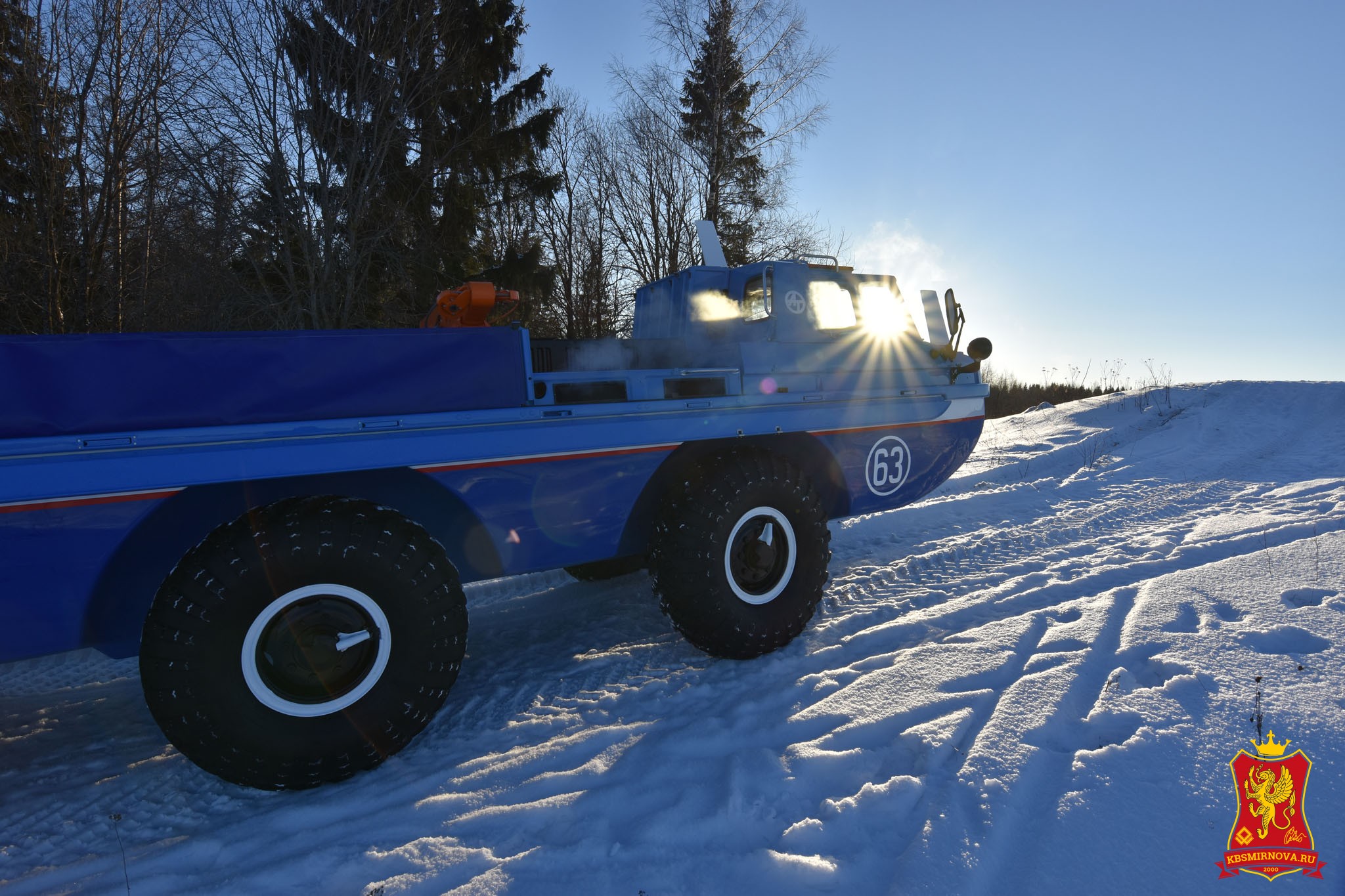

Один такой редчайший экземпляр удалось отыскать и отреставрировать и специалистам КБ Смирнова. Автомобиль был обнаружен в Дагестане в состоянии пригодном для реставрации.

Поскольку комплекс «Синяя птица» стал последней разработкой, выполненной при жизни Виталия Андреевича Грачёва, легендарного автомобильного конструктора, чьё имя навсегда связано с ярчайшими страницами отечественного автомобилестроения, человека, чьи гениальные творения стали неисчерпаемым источником вдохновения для всех сотрудников нашего КБ, работа по реставрации и восстановлению амфибии ЗИЛ-4906 приобрела особый статус, став самым продолжительным проектом в истории нашего конструкторского бюро.

Перечень произведенных работ огромен. Вездеход был буквально разобран по винтику, каждая деталь подверглась тщательному осмотру, список запчастей для ремонта и замены рос с каждым днем. Отдельного внимания потребовал стеклопластиковый корпус, переклейка которого заняла не один месяц.

Двигатель, поначалу показавшийся обычным серийным от ЗИЛ-130, при ближайшем рассмотрении оказался уникальным, доработанным, собранным из деталей, прошедших тройную проверку, с многократно превышающим обычный ресурс запасом прочности и также потребовал большого внимания при ремонте и обслуживании.

Электропроводка, сигнальные огни, оптика, токарные работы, окраска и символика, зеркала, ремонт манипулятора…..перечисление проделанных работ и отреставрированных агрегатов может претендовать на отдельную книгу, но результат оправдал затраченное время и ресурсы. С подробным отчетом о проделанной работе можно ознакомиться в разделе «Фотоматериалы».

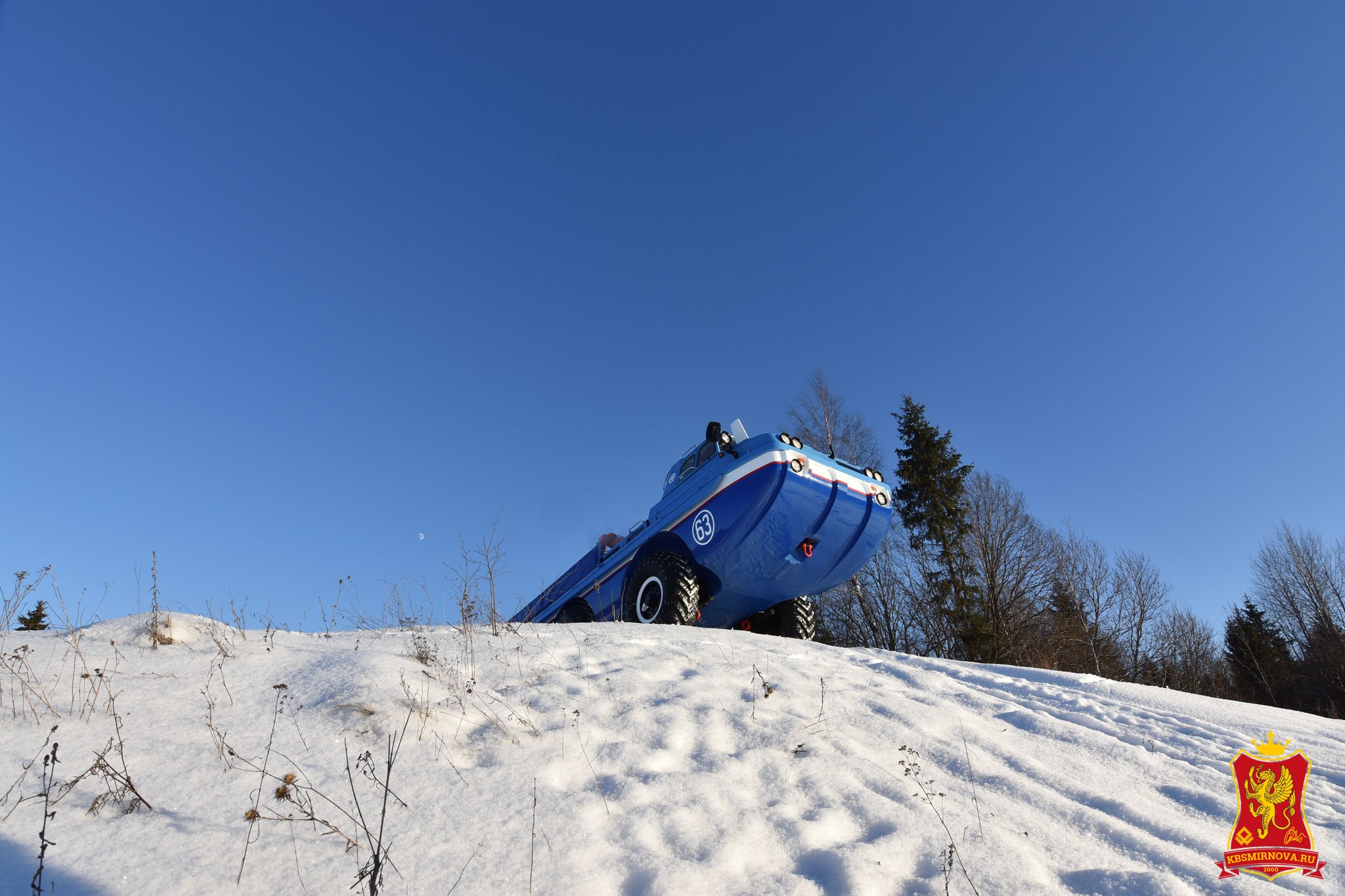

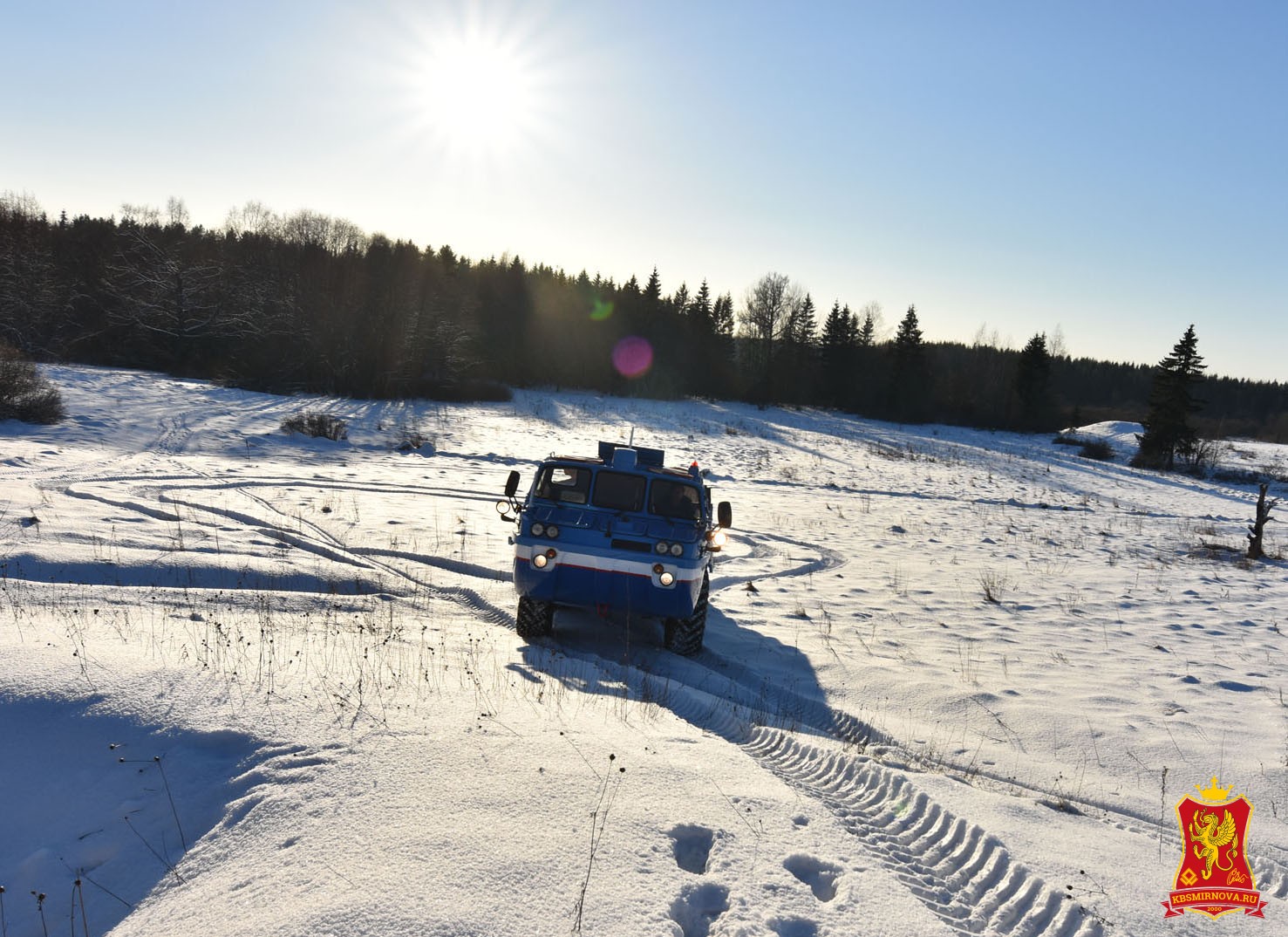

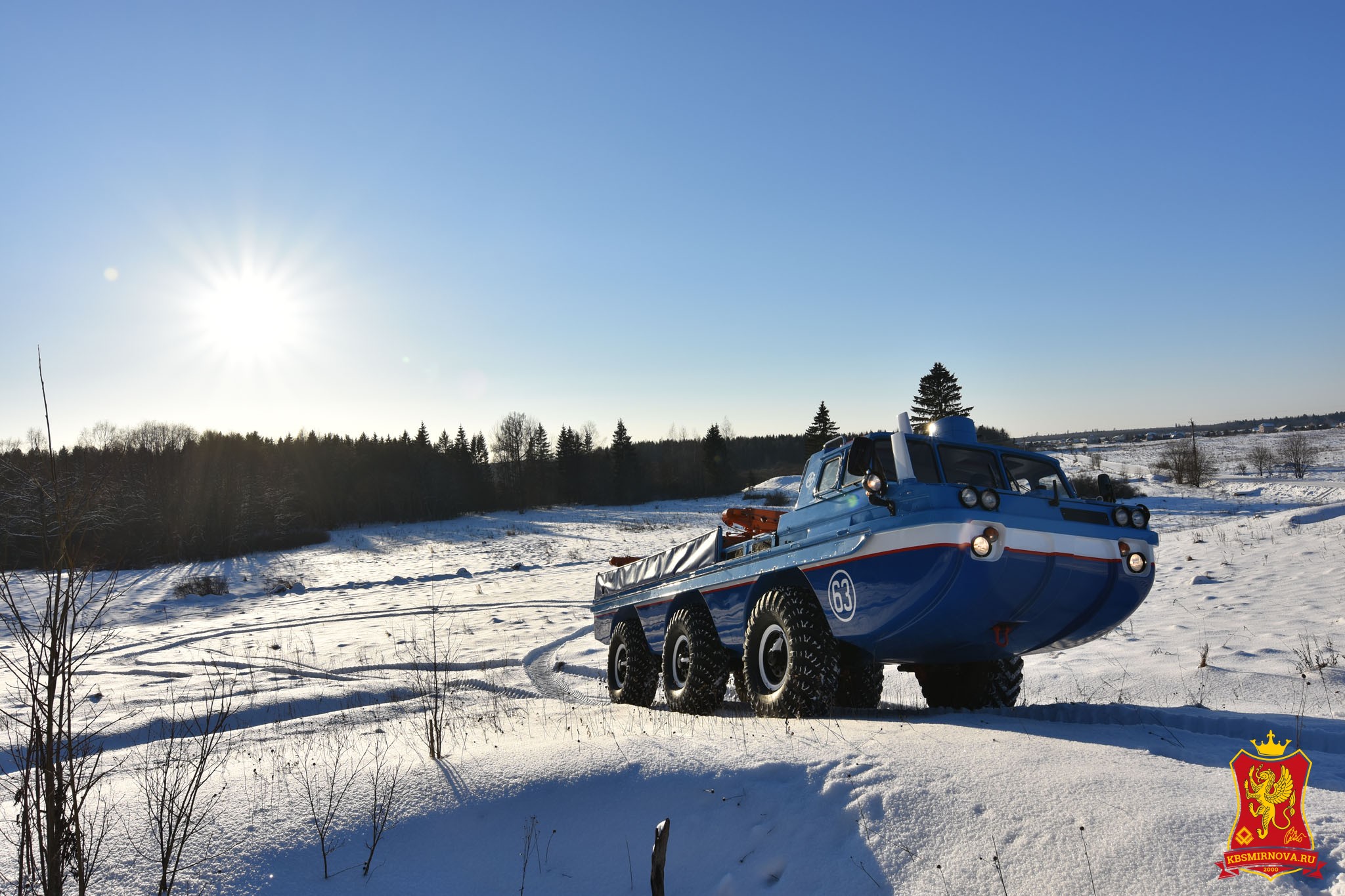

Удалось вернуть к жизни уникальнейшее ТС, которое является жемчужиной отечественной конструкторской школы и помимо коллекционной ценности для коллекционеров космических артефактов является уникальным вездеходом-амфибией, не имеющим аналогов и по сей день в идеальном рабочем и функциональном состоянии. Отдельно хотелось отметить тот факт, что данный автомобиль не раз, в том числе во время своей межконтинентальной поездки, становился незаменимым транспортом нашему выдающемуся соотечественнику летчику-космонавту генерал полковнику авиации герою Советского Союза Герману Титову.
